| 溫度在線檢測系統 |
| |
系統采用分布式數據采集系統的設計方式,對多點(設計16點)溫度進行在線實時檢測。 |
| 系統功能： |
| |
實時在線被測物體的溫度，PC機與測溫儀表傳輸距離<1000米.測溫儀表與溫度傳感器傳輸距離<5米. |
| |
測量范圍 -55℃～+125℃。 |
| |
溫度精度 在溫度范圍-10度～+85度時高于±0.5度。 |
| |
分辨率=12位，采樣時間〈750ms。 |
| |
采用定時觸發方式。觸發時間 50ms～5000ms。 |
| 設計功能: |
| |
對多點(設計16點)溫度進行線實時檢測、記錄、存檔、趨勢曲線。網絡結構采用總線形式;系統采用 |
| 巡檢方式工作。 |
| 系統組成： |
|
采用上位機，下位機的結構。 |
|
上位機是PC機，功能是數據顯示、記錄。 |
|
下位機由單片機組成，功能是A/D變換，通訊。 |
| 系統運行環境： |
| |
Windows98。建議屏幕分辨率800*600。 |

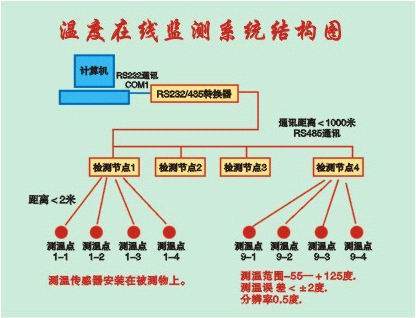

| 系統結構如下： |
 |
